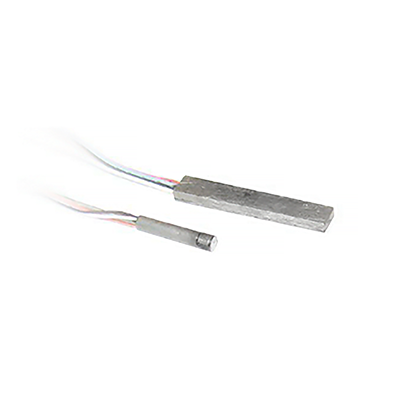

EPIH

Sub-miniatyr trycksensor

EPIH är extremt liten i designen, den har ett spolmembran och hanterar tryck från 5 till 300 PSI. Den är integrerad med högfrekvenssignaler och kan konfigureras med olika höljen beroende på dina specifikationer.

Funktioner

  • Olika höljen: cylindrisk från diameter 1,27 till 2,36 mm, lågprofilshölje eller gängor M4x0.7, M5x0.8, 6-32UNC, 10-32UNF
  • Frekvens 0-25 kHz till 340 kHz
  • CE-godkänd
Kategori:

Beskrivning

EPIH är en undertrycksgivare, speciellt utformad för dynamiska och högfrekventa mätningar med resonansfrekvens upp till 1,7 MHz.

EPIH finns med många olika höljen och är en av de minsta trycksensorerna i världen. EPIH erbjuds i tryckintervaller från 0-5 till 0-300 PSI. Olika kompenserade temperaturområden är tillgängliga från -40°C till 80°C.

Lämplig för torr gas och vissa vätskor med Parylene- eller RTV-skydd (tillval). Icke-standard excitation, kompenserad temperatur finns som alternativ.

På begäran kan instruktionsdokument tillhandahållas för att underlätta valet och användningen av våra sensorer och ge användbara tips.

Applikationer

  • Rymdflygning och test
  • Fordonstester
  • Mätning av vindtunnlar
  • Racing testning
